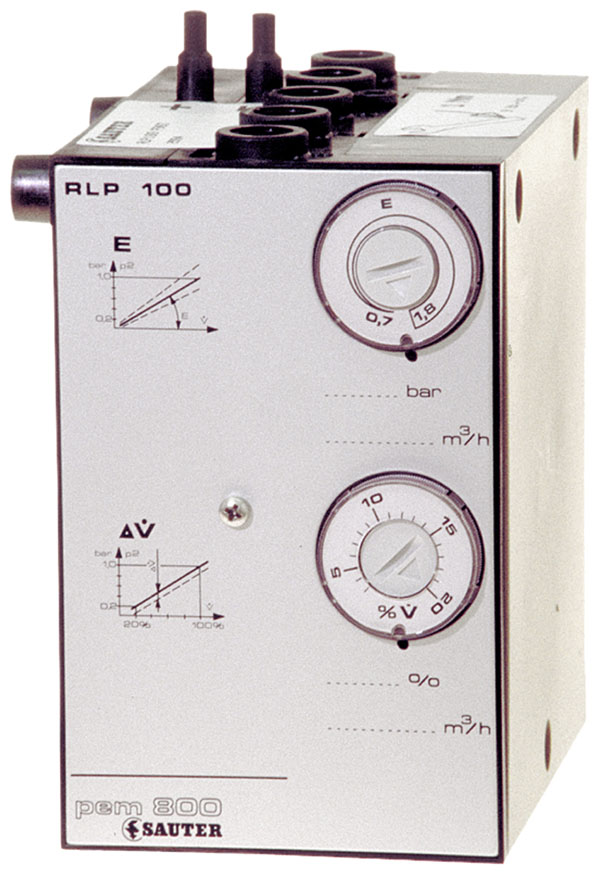

Transmetteur pneumatique de débit volumique
RLP100F903, F908
Votre atout en matière d'efficacité énergétique
Permet la régulation du débit volumique adaptée au besoin de sorbonnes de laboratoire, laboratoires et salles blanches
Caractéristiques
-
Le signal de sortie obtenu par extraction de racine peut être utilisé comme grandeur de conduite pour des boucles de régulation étendues
-
Versions spéciales disponibles pour la mesure de gaz agressifs
-
Conçu pour l’utilisation dans des atmosphères explosibles de la zone 1 II 2 G T6
-
Contrôle de conformité selon EN 13463-1 et EN 1127-1 (atmosphère explosible 1 II 2 G T6)
-
Capteur de pression différentielle statique et de haute précision, avec grande plage de mesure
-
Schéma électrique imprimé sur la plaque frontale pour l’identification rapide des fonctions.
-
Raccordements d’air comprimé avec filetage intérieur de Rp⅛ »
-
Raccordement de mesure spécial pour la saisie du débit volumique
-
Raccords basse pression en forme de raccord conique enfichable à 2 étages pour tuyaux en plastique souple (Ø intérieur 4 et 6 mm)
-
1 entrée
-
décalage de la consigne ∆
-
-
1 sortie
-
valeur instantanée du débit volumique
-
-
1 variateur pour ajuster la plage de mesure de la sonde
-
1 variateur de consigne pour limiter le décalage ∆ à max. ±20 %
Fiches techniques
Instructions d'installation
Autres documents
Brochures
RLP 100 F903, F908: Transmetteur pneumatique de débit volumique
pdf : 2 MB
pdf
MV RLP100F903, F908
pdf : 597 KB
pdf
l‘intégration de salles blanches dans une gestion de bâtiment
pdf : 205 KB
pdf
Régulation pneumatique de la pression ambiante
pdf : 361 KB
pdf
