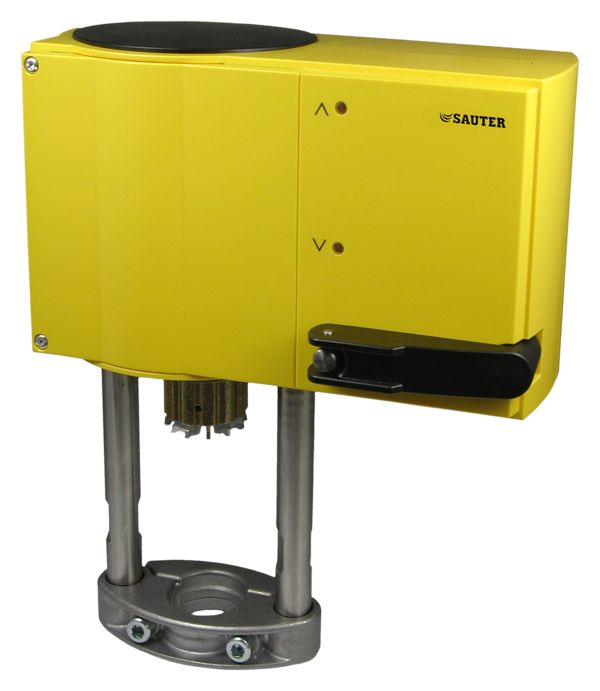

Servomoteur SUT avec rappel par ressort

AVF 234S

Servomoteur SUT avec rappel par ressort

Votre atout en matière d'efficacité énergétique

Adaptation automatique à la vanne, commande précise et efficacité énergétique élevée avec très faible bruit en marche.


Caractéristiques

  • Actionnement des vannes 2 et 3 voies des séries VQD/BQD, VQE/BQE, VUG/BUG, VUP, VUS/BUS et V6R/B6R.

    Pour régulateurs avec sortie à commutation (2 et 3 points) ou sortie continue (0…10 V, 4…20 mA)

  • Le ressort de rappel se remet en position de fin de course en cas de coupure/interruption de la tension d’alimentation ou lorsqu’un régulateur de limitation est déclenché

  • Moteur pas à pas avec électronique de commande SAUTER Universal Technology (SUT) et déconnexion électronique par détection de force

  • Le montage sur la vanne est facile ; l’accouplement avec la tige de la vanne s’effectue automatiquement dès l’activation de la tension de commande (système breveté)

  • Détection automatique du signal de commande appliqué (continu ou par commutation), signalisation par 2 voyants LED

  • Commutateur de codage pour sélectionner la courbe caractéristique et le temps de course

  • Type de courbe caractéristique (linéaire/quadratique/exponentielle) réglable sur le servomoteur

  • Adaptation autonome à la course de la vanne (course de la vanne min. 8 mm, course de la vanne max. 49 mm). La course mesurée reste enregistrée, même en cas d’absence de tension

  • Le sens de commande peut être sélectionné via les bornes à vis du raccordement électrique

  • Manivelle pour réglage manuel externe avec coupure du moteur et servant à déclencher une réinitialisation

  • Peut être monté sur des vannes d’un autre fabricant grâce aux nombreux adaptateurs disponibles

  • Tension d’alimentation 230 V avec module ou raccordement direct pour 24V~ ou 24V=, commande continue admise également pour 230 V

  • Train d’engrenages en acier fritté exempt de maintenance, plaque d’engrenage en acier

  • Bloc-ressort et colonne de montage en acier inoxydable, étrier de fixation en alliage léger moulé destiné à être monté sur la vanne

  • Raccordements électriques (max. 2,5 mm²) équipés de bornes à vis

  • Trois passe-câbles amovibles pour M20 × 1,5 (2×) et M16 × 1,5

  • Montage debout, de la verticale à l’horizontale, non suspendu

Recherche de produits
Modèles
AVF234SF132
Servomoteur de vanne SUTavec ressort rappel
AVF234SF232
Servomoteur de vanne SUTavec ressort rappel
AVF234SF132-5
Servomot.à ressort;pos.NC;pour DN15-50;V6/B6
